这篇博客将针对AMD Zynq 7000 SoC ZC706 Evaluation Kit板卡(对应Vivado创建工程时FPGA型号：XC7Z045ffg900-2)实现基本的点灯程序。

假定已知的前置知识

本文对以下内容不再介绍，

  • 使用Vivado进行综合、实现、生成比特流并烧录FPGA
  • FPGA的概念、Verilog的基础语法

需求：

板卡时钟为200MHz，让板子上的一个LED灯保持0.5秒亮，0.5秒灭。

注意点：

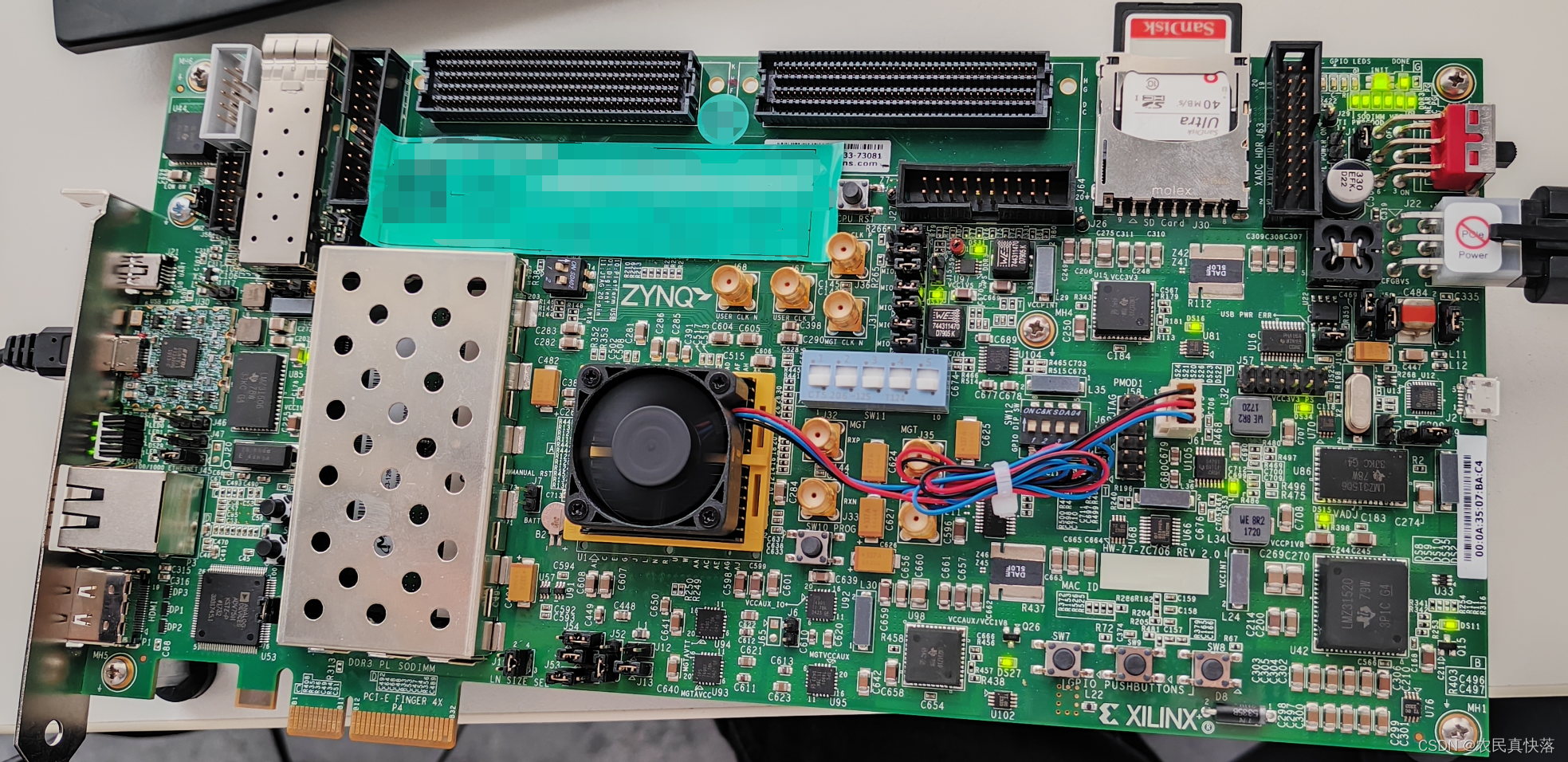

①板卡使用JTAG接口烧录时，必须将SW4拨为01，如图所示：

②ZC706的时钟都是差分时钟，必须使用Verilog原语将其转换为单端时钟才可以直接使用：

IBUFGDS IBUFGDS_inst(
    .O(single_clock),    //Clock buffer Output
    .I(clk_p),  //Diff_p clock buffer input (connect directly to top-level port)
    .IB(clk_n)  //Diff_n clock buffer input(connect directly to top-level port)
);

其中IBUFGDS是Xilinx的原语，不需要引入IP，可以直接使用。

③对于200MHz的时钟，即每秒运行210^8个周期，想要每0.5s亮，0.5秒灭，就是要求每0.5秒将led取反一次，
那么应当让计数器，计数到110^8个周期时对led取反。

代码实现：

顶层模块

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
`timescale 1ns / 1ps
module top_module(
    input clk_n,
    input clk_p,
    input rst_b,
    output led
);
    wire single_clock;
    IBUFGDS IBUFGDS_inst(
        .O(single_clock),    //Clock buffer Output
        .I(clk_p),           //Diff_p clock buffer input (connect directly to top-level port)
        .IB(clk_n)           //Diff_n clock buffer input(connect directly to top-level port)
    );
    Hello hello_inst(
        .clock(single_clock),
        .reset(rst_b),
        .io_led(led)
    );

endmodule

led闪烁模块

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
module Hello(
  input   clock,
  input   reset,
  output  io_led
);
  reg [31:0] cntReg;
  reg  blkReg;
  wire [31:0] _cntReg_T_1 = cntReg + 32'h1;
  assign io_led = blkReg;
  always @(posedge clock) begin
    if (reset) begin
      cntReg <= 32'h0;
    end else if (cntReg == 32'd100_000_000) begin
      cntReg <= 32'h0;
    end else begin
      cntReg <= _cntReg_T_1;
    end
    if (reset) begin
      blkReg <= 1'h0;
    end else if (cntReg == 32'd100_000_000) begin
      blkReg <= ~blkReg;
    end
  end
endmodule

xdc约束

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#绑定复位按钮
set_property PACKAGE_PIN AK25 [get_ports rst_b]

#设置复位按钮的IO电压为2.5V
set_property IOSTANDARD LVCMOS25 [get_ports rst_b]

#对Verilog中的led端口和板卡上的Y21灯进行绑定
set_property PACKAGE_PIN Y21 [get_ports led]

#设置IO电压为2.5V
set_property IOSTANDARD LVCMOS25 [get_ports led]

#clk_p和clk_n是两个差分时钟信号，要通过IBUFGDS原语转化到单端时钟再使用
set_property PACKAGE_PIN H9 [get_ports clk_p]
set_property PACKAGE_PIN G9 [get_ports clk_n]
set_property IOSTANDARD LVDS [get_ports clk_p]
set_property IOSTANDARD LVDS [get_ports clk_n]
